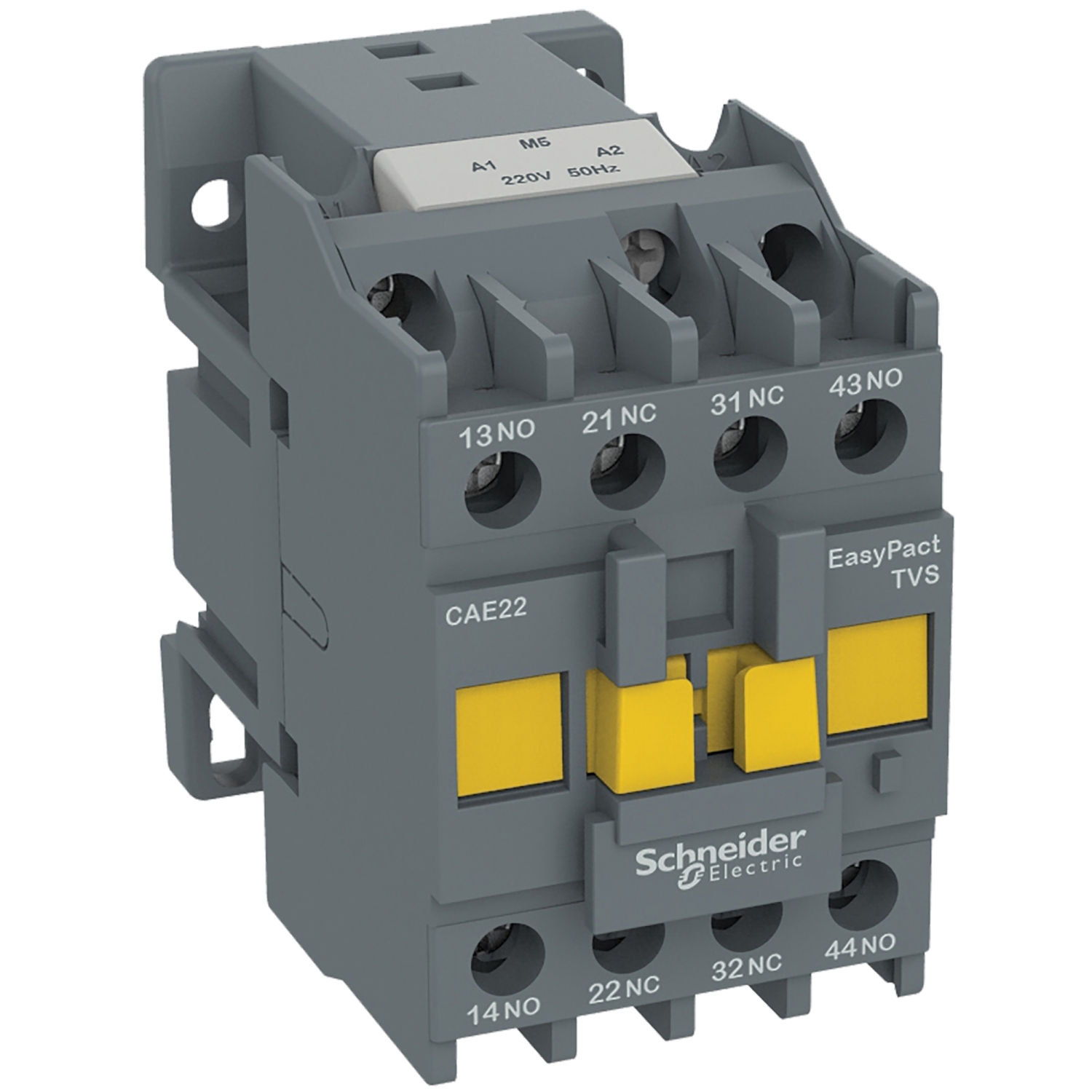

CAE22M5 - Yardımcı Kontak 2Na+2Nc
Schneider

CAE22M5 – Yardımcı Kontak 2Na+2Nc

Orijinal fiyat: ₺489,31.Şu andaki fiyat: ₺391,45.

72 adet stokta

Aynı Gün Ücretsiz Kargo

  • Check Mark Ürün Garantisi
  • Check Mark Sorunsuz Geri Ödeme
  • Check Mark Güvenli Ödeme
GUARANTEED SAFE CHECKOUT
  • Visa Card
  • MasterCard
  • American Express
  • Discover Card
  • PayPal
Stok kodu: CAE22M5 Kategoriler:

Açıklama

seriEasyPact
ürün adıEasyPact TVS
Ürün ya da bileşen tipiKontrol rölesi
Ürün grubuCAE
kontaktör uygulamasıKontrol devresi
renkGri (RAL 7011)
Tamamlayıcı
kullanım kategorisiAC-14
AC-15
kutup kontak düzenleme2 NA + 2 NK
[Ue] nominal çalışma voltajı<= 690 V AC
kontrol devresi tipiAC -de 50 Hz
[Uc] control circuit voltage220 V AC 50 Hz
[Uimp] nominal darbe dayanım voltajı6 kV ‘e uygunIEC 60947
[Ith] klasik açık hava termik akımı10 A -de <40 °C
Irms nominal kapama kapasitesi140 A -de 690 V AC ‘e uygunIEC 60947-5-1
[Icw] nominal kısa süreli dayanma akımı120 A – 500 ms
140 A – 100 ms
ilgili sigorta değeri10 A gG -de 690 V ‘e uygunIEC 60947-5-1
[Ui] nominal yalıtım voltajı690 V ‘e uygunIEC 60947-5-1
montaj desteğiRay
Plaka
bağlantılar – terminallerVida kelepçesi terminalleri 1 1…2,5 mm² – kablo sertligi: esnek kablo uçsuz
Vida kelepçesi terminalleri 2 1…2,5 mm² – kablo sertligi: esnek kablo uçsuz
Vida kelepçesi terminalleri 1 1…2,5 mm² – kablo sertligi: esnek Kablo uçlu
Vida kelepçesi terminalleri 2 1…2,5 mm² – kablo sertligi: esnek Kablo uçlu
Vida kelepçesi terminalleri 1 1…2,5 mm² – kablo sertligi: katı kablo uçsuz
Vida kelepçesi terminalleri 2 1…2,5 mm² – kablo sertligi: katı kablo uçsuz
Recommended tightening torque1,2 N.m – üzerinde vida kelepçesi terminalleri – tornavidayla Philips No 2
kontrol devresi gerilim limitleriÇalışma: 0,85…1,1 Uc -de 50 Hz
Düşme: 0,3…0,6 Uc
çalışma süresi4…19 msn bobin enerjileme ve NK açma
12…22 msn bobin enerjileme ve NA kapama
4…12 msn bobin enerjisini kesme ve NK açılışı
6…17 msn bobin enerjisini kesme ve NA kapanışı
Mekanik dayanıklılık10 Mcycles
Maximum operating rate180 cyc/mn
VA cinsinden kalkış gücü70 VA 50 Hz 20 °C)
VA cinsinden tutma güç tüketimi8 VA 50 Hz 20 °C)
minimum anahtarlama gerilimi17 V
minimum anahtarlama akımı5 mA
çakışmama süresi1,5 ms enerjilemede NK ve NA kontağı arasında
1,5 ms enerji kesmede NK ve NA kontağı arasında
yalıtım direnci> 10 MOhm
mekanik dayanıklılıkŞoklar kontrol rölesi açık: 11 msn için 7 Gn
Şoklar kontrol rölesi kapalı: 11 msn için 10 Gn
Titreşimler kontrol rölesi açık: 1,5 Gn, 5…300 Hz
Titreşimler kontrol rölesi kapalı: 3 Gn, 5…300 Hz
Yükseklik74 mm
Genişlik45 mm
Derinlik80 mm
Ürün ağırlığı0,28 kg
Ortam
StandartlarIEC 60947-5-1
Ürün sertifikalarıGOST
IP koruma derecesiIP2X ‘e uygunIEC 60529
koruyucu bakımTH ‘e uygunIEC 60068
Nominal çalışma ortam sıcaklığı-20…70 °C
Depolama ortam koşulları-60…80 °C
çalışma yüksekliği3000 m olmadan
Paketleme üniteleri
Unit Type of Package 1PCE
Number of Units in Package 11
Package 1 Height5,2 cm
Package 1 Width7,5 cm
Package 1 Length8,7 cm
Package 1 Weight291,0 g
Unit Type of Package 2S02
Number of Units in Package 236
Package 2 Height15,0 cm
Package 2 Width30,0 cm
Package 2 Length40,0 cm
Package 2 Weight10,08 kg
Unit Type of Package 3P06
Number of Units in Package 3576
Package 3 Height115,0 cm
Package 3 Width60,0 cm
Package 3 Length80,0 cm
Package 3 Weight179,32 kg
Sözleşme garantisi
Garanti18 months
